源通機械立式破碎機下部推力向心對稱球面滾子軸承(9069426),在使用過程中經常發生問題。先是很大的噪音繼而發生振動。檢查表現為9069426軸承下圈滾道出現波紋,致使軸承不能很好運轉,經常損壞。自安裝運行以來,平均2～3個月就要更換一只。既影響了生產,又增加了維修費用。

經觀察分析,9069426軸承易損壞的原因是因?yàn)闈?rùn)滑不良。破碎機主軸下部結構如圖所示。下部軸承的潤滑,按設備使用說明書要求,由每班操作工從干油站加注MoS2復合鋰基2號潤滑脂1～2次。由圖示可知下部軸承安裝于軸承座內一個密閉的空間,而加油口及油槽均在下軸承座中部,當干油站泵入潤滑脂,以補充沿軸泄出的潤滑脂時,泵入的油脂經過環形油槽進入3628軸承使其潤滑,3628軸承中原潤滑脂得以更換。而9069426軸承由于裝配于軸承座下部,已充滿廢污油脂,干油站泵入的新潤滑脂不能進入,長期得不到新的潤滑油脂。原軸承間的油脂在使用幾個月后失效且變得黑硬,滯留在滾珠之間,不能有效的潤滑滾珠及下圈,形成干磨擦導致9069426軸承下圈出現波紋,也不利散熱,較終致使該軸承過熱失效而損壞。

　

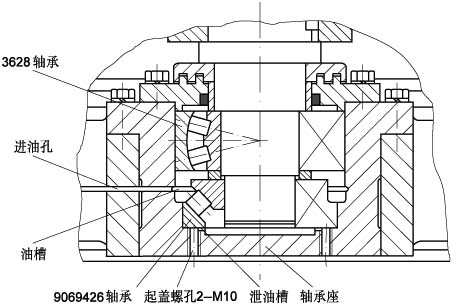

破碎機主軸下部結構圖

通過分析,搞清了問題的原因,我們?cè)谳S承座起蓋螺孔旁,開兩條R=4mm的半圓形油槽(泄油槽),使軸承座下部通過這兩個微小的泄油槽與外部溝通。促使軸承內腔的污廢油脂通過泄油槽經過起蓋螺孔泄出。廢污油脂不會停留在軸承內。這樣從干油泵打進的新油脂就能順利進入9069426軸承逐步代替使用過的潤滑脂。確保了軸承的正常潤滑,也無須經常拆下主軸來更換潤滑脂。采用上述方法后,LPM—1500型破碎機已連續運行一年多無任何異?，F(xiàn)象,原來頻繁更換9069426軸承的現象再也沒有出現。
